Колпачок АСВ Ci-25-150 (16-150 мм2) (PK 99.2595, CE 25-150,КИ 25-150 ,СЕ25-150,CI 25 - 150)

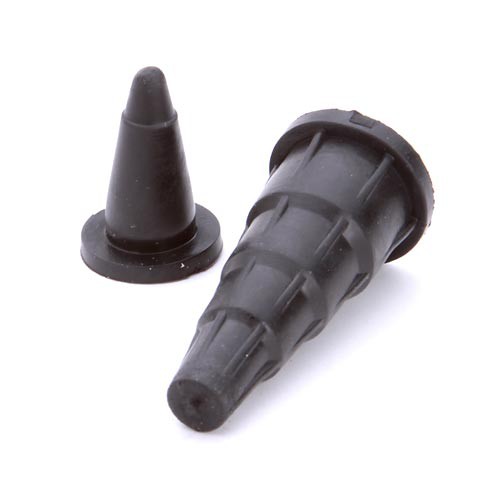

Пассивный защитно-монтажный компонент в виде диэлектрического изолирующего колпачка АСВ Ci-25-150 разработан специально для прецизионной фиксации, жесткой посадки и удержания штыревых фарфоровых или стеклянных изоляторов на крюках опор и металлических штырях высоковольтных траверс воздушных линий. Изделие предназначено для применения при строительстве, модернизации и капитальном ремонте воздушных линий электропередач (ЛЭП) средних и высоких классов напряжений 10–20–35 кВ, а также распределительных кабельных сетей. Маркировка модели Ci-25-150 жестко определяет геометрию и технические параметры сопрягаемой арматуры: внутреннее посадочное ложе и резьбовая накатка спроектированы под диаметры штырей крюков 25 мм и полностью адаптированы под архитектуру штыревых изоляторов с разрушающей нагрузкой до 150 кН (типа ШФ-20, ШФ-35 и аналогичных высоковольтных серий). Изделие изготовлено методом литья под давлением из специального высокопрочного, вязкого и УФ-стабильного термопластичного полимера (полиэтилена высокого давления), обладающего превосходными диэлектрическими свойствами. Наружная поверхность колпачка снабжена точной резьбой, которая намертво врезается во внутреннюю полость изолятора при его накручивании. Перед установкой на линии колпачок разогревается в горячей воде до пластичного состояния и с усилием насаживается на штырь траверсы, после чего на него до упора навинчивается изолятор. При остывании полимер кристаллизуется, образуя монолитное безлюфтовое соединение, которое эффективно компенсирует разницу температурного расширения между стальным штырем и хрупким телом изолятора. Применение оригинальных колпачков АСВ Ci-25-150 полностью исключает растрескивание юбок фарфора от внутренних напряжений, предотвращает случайный срыв изоляторов под действием продольного натяжения проводов и гарантирует безупречную надежность узлов подвеса ВЛ во всех климатических зонах.

Преимущества

• Идеальная пластическая адаптация. Высококачественный полимер эффективно сглаживает пиковые механические напряжения, избавляя от появления трещин и сколов внутри высоковольтных фарфоровых или стеклянных изоляторов при жесткой затяжке.
• Абсолютная атмосферостойкость. Светостабилизированный полиэтилен не деградирует, не высыхает и не теряет эластичности под прямыми ультрафиолетовыми лучами и при экстремальных циклических перепадах температур от сильных морозов до летнего зноя.
• Надежная резьбовая фиксация. Выверенный шаг наружной резьбы серии Ci обеспечивает плотное зацепление с тяжелыми изоляторами, полностью исключая их самопроизвольное свинчивание при шквалистых ветровых и вибрационных нагрузках.

Изготавливаются по ТУ 3449-004-52819896-2010.
